Pass-Throughs e Air Showers são barreiras utilizadas para controlar a entrada de pessoas e a transferência de materiais em salas limpas. Quando corretamente especificados e integrados ao projeto, esses equipamentos ajudam a reduzir a introdução de partículas e a preservar as condições estabelecidas entre áreas com diferentes níveis de controle.
Embora atuem em pontos diferentes, esses equipamentos têm funções complementares. Os Pass-Throughs controlam a transferência de materiais entre ambientes, enquanto os Air Showers são aplicados ao acesso de pessoas, auxiliando na remoção de partículas soltas das vestimentas.
A escolha e a configuração dessas barreiras devem considerar a classificação das áreas, os procedimentos operacionais e a estratégia de controle de contaminação. A ISO 14644-5 apresenta requisitos operacionais relacionados, entre outros aspectos, à entrada e à saída de pessoas e materiais em salas limpas.
A seguir, entenda como Pass-Throughs e Air Showers funcionam e quais critérios devem ser avaliados para que contribuem efetivamente com a operação.

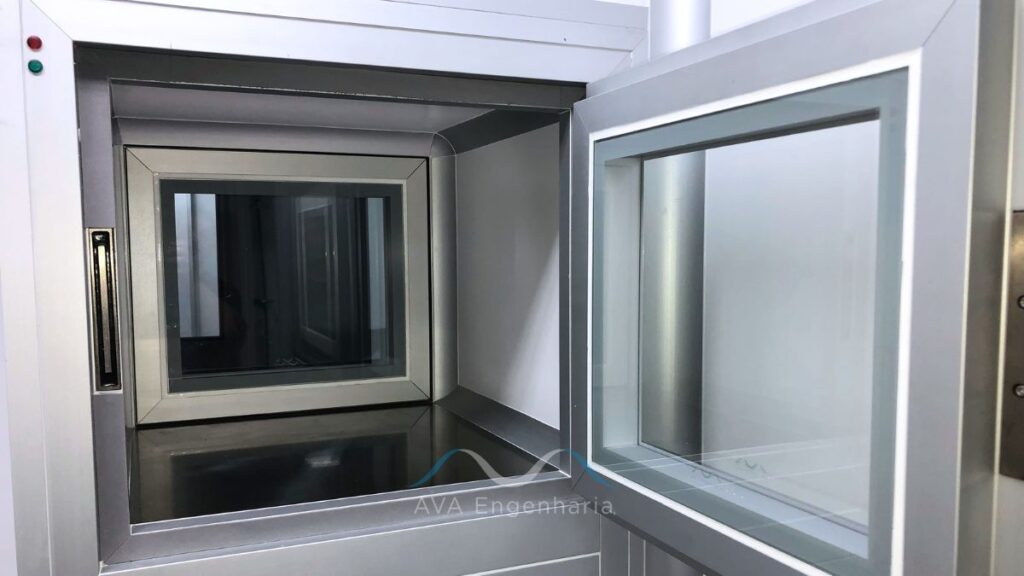

Como Funcionam os Pass-Throughs
Esqueça a ideia da caixa de aço inox básica. Os Pass-Throughs modernos são dispositivos sofisticados, projetados para garantir que materiais e equipamentos transitem entre áreas com diferentes classificações de limpeza sem comprometer a integridade do ambiente mais crítico. Veja o que há de mais avançado:
- Intertravamento Automático (Interlocking): Essa é a regra de ouro; as duas portas de um Pass-Through nunca podem ser abertas ao mesmo tempo. O intertravamento automático garante isso, seja por sistemas mecânicos ou, nos modelos mais avançados, por sensores eletromagnéticos. Isso mantém o diferencial de pressão entre as áreas e impede a entrada de ar contaminado. Indicadores visuais (LEDs verdes e vermelhos) mostram o status das portas, eliminando o erro humano.
- Descontaminação por UV-C Integrada: Para um nível extra de segurança, muitos Pass-Throughs agora vêm com lâmpadas germicidas UV-C. Elas são ativadas automaticamente por um temporizador, descontaminando a superfície dos itens que estão sendo transferidos. É uma camada extra de proteção, especialmente para materiais sensíveis ou em ambientes de alta criticidade.
- Design Inteligente para Limpeza: Detalhes que fazem a diferença; cantos arredondados (coved corners) e superfícies lisas, sem frestas, facilitam a limpeza e evitam o acúmulo de partículas. Um bom design não é só estético, é funcional e crítico para a manutenção da assepsia.

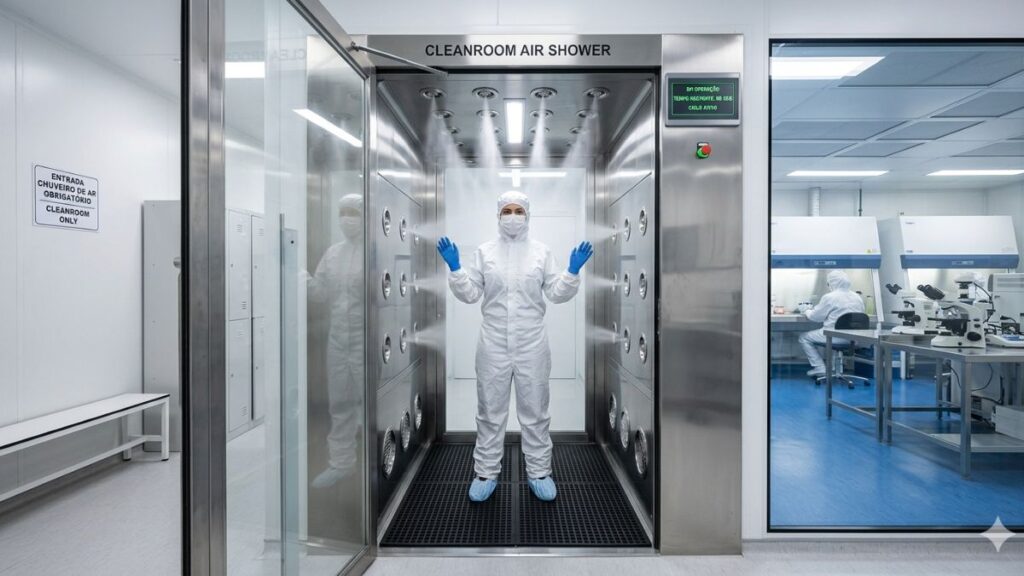

Como Funcionam os Air Showers
Se o Pass-Through cuida dos materiais, o Air Shower é o guardião das pessoas. Ele é a sua última linha de defesa para garantir que nenhum colaborador leve contaminação para dentro da sala limpa. E a tecnologia aqui também avançou muito:
- Jatos de Ar de Alta Velocidade e Filtragem HEPA: Os Air Showers de ponta utilizam bicos estrategicamente posicionados que disparam jatos de ar filtrado por HEPA, com velocidades altíssimas (acima de 20 m/s). Essa força mecânica remove as partículas soltas das vestimentas dos operadores, que poderiam ser levadas para o ambiente limpo.
- Ionizadores Integrados – O Fim da Eletricidade Estática: Essa é uma inovação game-changer. A eletricidade estática faz com que as partículas “grudem” nas roupas. Os ionizadores integrados neutralizam essa carga estática, permitindo que os jatos de ar removam as partículas com muito mais eficiência. É como tirar o ímã das partículas, facilitando sua expulsão do corpo e da vestimenta.
- Ciclos Automatizados e Segurança: Sensores infravermelhos detectam a entrada do usuário, iniciando um ciclo de limpeza pré-programado. As portas se travam automaticamente durante o ciclo, garantindo que o processo seja completo e que o ambiente interno não seja comprometido. É um sistema de alta confiabilidade que garante a adesão aos protocolos.
A aplicação do equipamento também deve estar alinhada aos procedimentos de paramentação, às rotas de acesso e ao planejamento do fluxo de pessoas em salas limpas.
Benefícios dos Pass-Throughs e Air Showers
Em ambientes controlados, um único evento de contaminação pode significar:
- Perda de Lotes: Produtos inteiros comprometidos.
- Retrabalho: Tempo e recursos desperdiçados.
- Multas e Interdições: Problemas com órgãos reguladores.
- Dano à Reputação: Perda de confiança de clientes e parceiros.
Investir em Pass-Throughs e Air Showers com tecnologia de ponta é investir na segurança operacional, na qualidade do produto e na tranquilidade regulatória. É garantir que cada entrada e saída, seja um ponto de controle, e não um ponto de risco.
Como Especificar Pass-Throughs e Air Showers
A AVA Engenharia entende que a proteção da sua sala limpa vai além do projeto estrutural. Integramos as mais avançadas tecnologias em Pass-Throughs e Air Showers, garantindo que cada ponto de acesso seja uma barreira altamente eficaz contra contaminação.
Nossa expertise permite projetar e implementar soluções customizadas, com intertravamento automático, esterilização UV, ionizadores e sistemas de controle inteligentes, tudo para que sua sala limpa opere com a máxima eficiência e segurança.
Não deixe a segurança da sua sala limpa ao acaso. Fale com a AVA Engenharia e descubra como podemos blindar sua produção com as barreiras inteligentes mais avançadas do mercado.
Se sua empresa precisa construir ou modernizar uma sala limpa, conte com quem já enfrentou e solucionou os desafios do setor.
Dúvidas Frequentes
Pense neles como os “seguranças” da sua sala limpa. O Pass-Through garante que materiais e equipamentos entrem e saiam sem levar contaminação. Já o Air Shower faz o mesmo com as pessoas, removendo partículas das vestimentas. Sem eles, mesmo a sala limpa mais bem projetada pode ter sua integridade comprometida por um simples trânsito de pessoas ou objetos. Eles são a primeira linha de defesa contra a contaminação.
O intertravamento automático é uma tecnologia que impede que as duas portas de um Pass-Through (ou Air Shower) sejam abertas ao mesmo tempo. Isso é crucial porque mantém o diferencial de pressão entre as áreas, evitando que o ar contaminado de uma área menos limpa invada uma área mais crítica. É um sistema que elimina os riscos de erro humano e garante a pureza do ambiente.
São tecnologias de ponta que elevam a segurança. A esterilização UV-C em Pass-Throughs, usa lâmpadas germicidas para descontaminar a superfície dos materiais antes que entrem na sala limpa. Já os ionizadores nos Air Showers neutralizam a eletricidade estática nas roupas dos operadores, que faz com que as partículas “grudem”. Ao remover a estática, os jatos de ar conseguem varrer essas partículas com muito mais eficiência, garantindo que menos contaminantes entrem no ambiente controlado.
